火力发电实训装置以实践实训为出发点，突出设备在学生基本技能和创新能力培养中的作用，满足培养创新型、应用型人才需要的教学环境；保持其一定的先进性、开放性和持续性。为培养学生专业兴趣、专业基本技能和专业素质发挥了积极作用，激发了学员学习的积极性、主动性和创造性。

火力发电实训装置主要设备

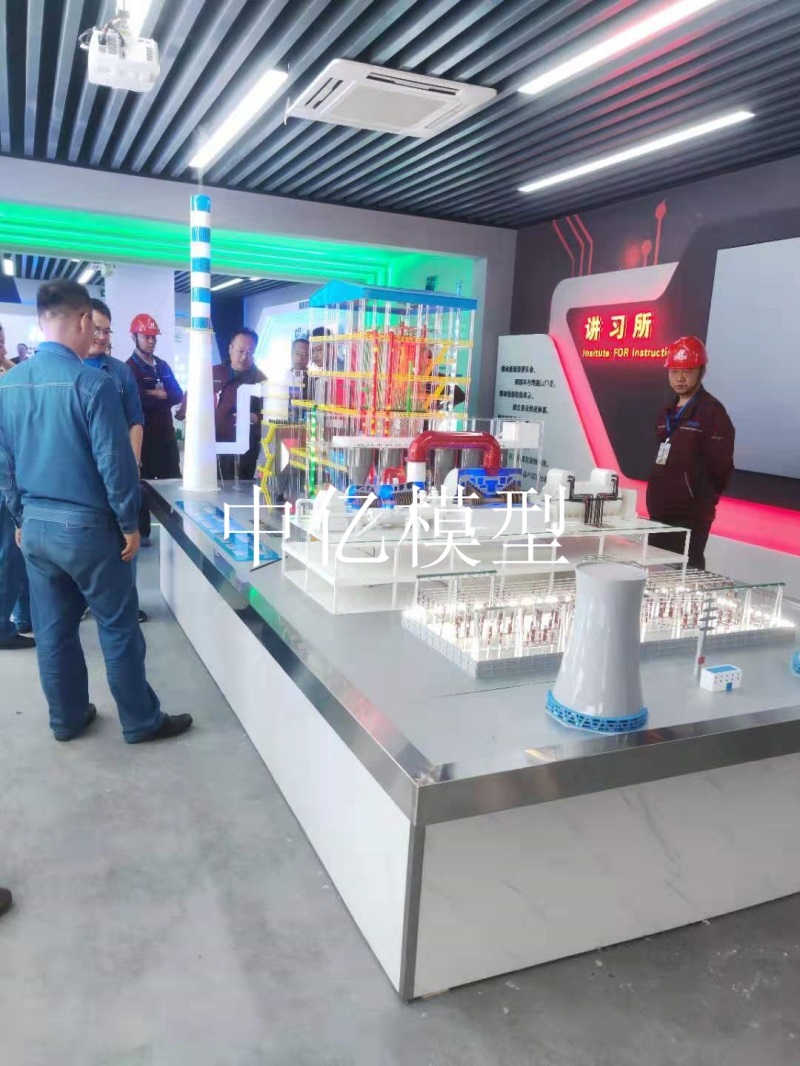

1、主要设备设施，燃料部分、锅炉、烟气处理、汽轮机、发电机等组成，按华能长春热电厂现运行的350MW机组图纸制作，模型包括：锅炉、汽机、制粉、除尘、脱硫、脱销、烟囱、升压站等几大部分。将电厂的汽、水、风、粉、电几大系统的设备，管道以及设施等实际布置情况形象地做出。各系统不同的设备、管道等分别用规定的颜色表示，主要设备用灯光显示，工质流动方向用箭头指示。各系统的管道用不同颜色的有机玻璃制作，清晰；汽机房透明。燃料部分由火车（可以移动）、翻车机、斗轮机、从煤厂斜向上一条皮带将翻车机、 斗轮机的煤运送到5段皮带（由灯光演示），5段上煤皮带将煤运送到各个煤斗（灯光演示），6个煤斗灯光显示煤位。
  锅炉——

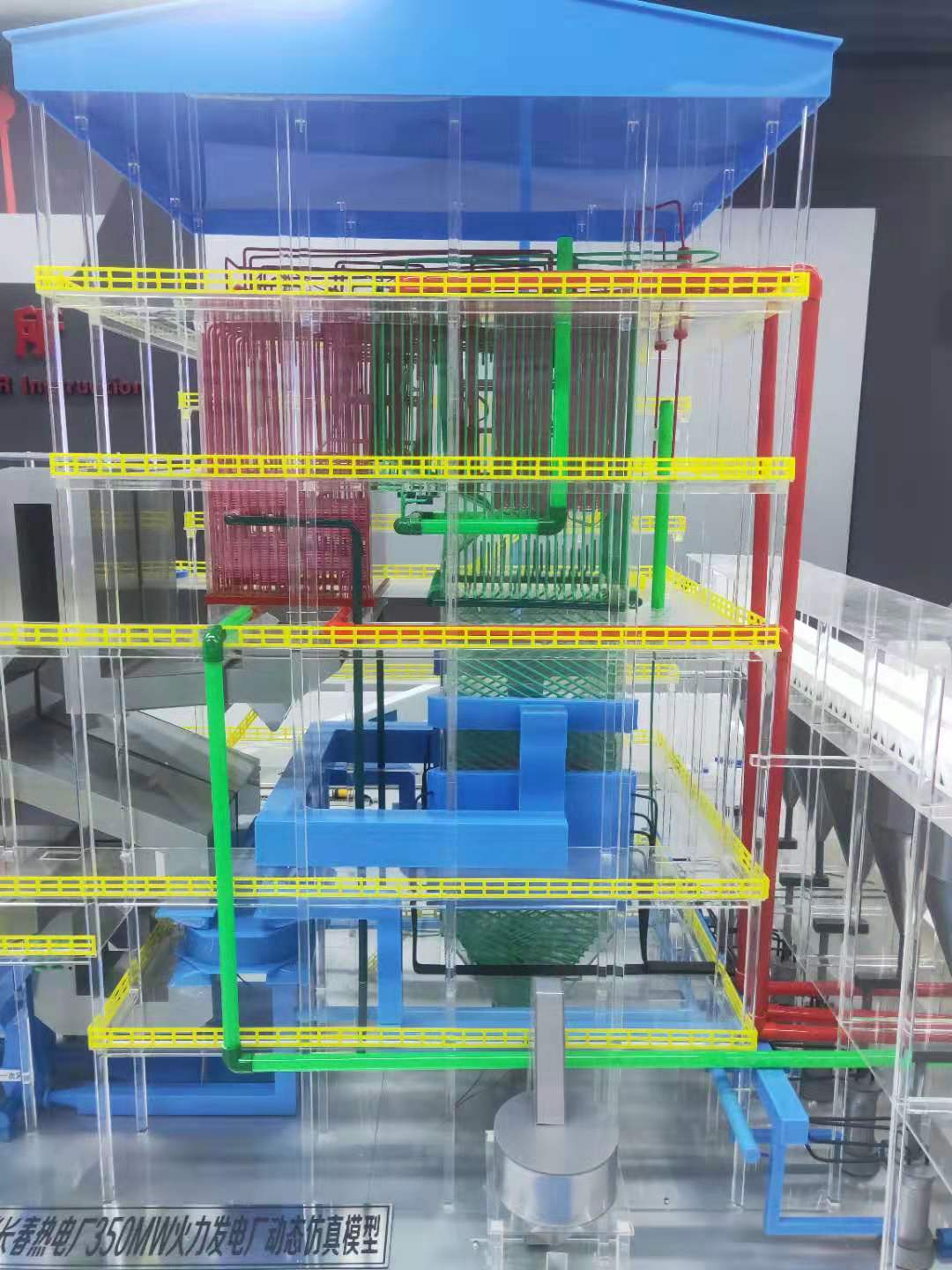

  模型参照350MW机组配套锅炉图纸按比例制作。锅炉π形布置，单侧全剖，其它三面做出外形，展示锅炉的内部结构，如：过热器、再热器、水冷壁、省煤器、下降管等。锅炉的制粉系统为负压直吹式，四角切圆燃烧方式。锅炉的燃烧、蒸发、过热、再热等各系统的设备、构件、管束、管道等均用不同颜色。锅炉钢架、平台、楼梯等也在模型上整齐示出。 烟气处理，脱销、低低省、电除尘、脱硫（包括废水零排放系统）、烟筒（加个灯光，冒烟效果）等详细做出
  （汽轮机及厂房——

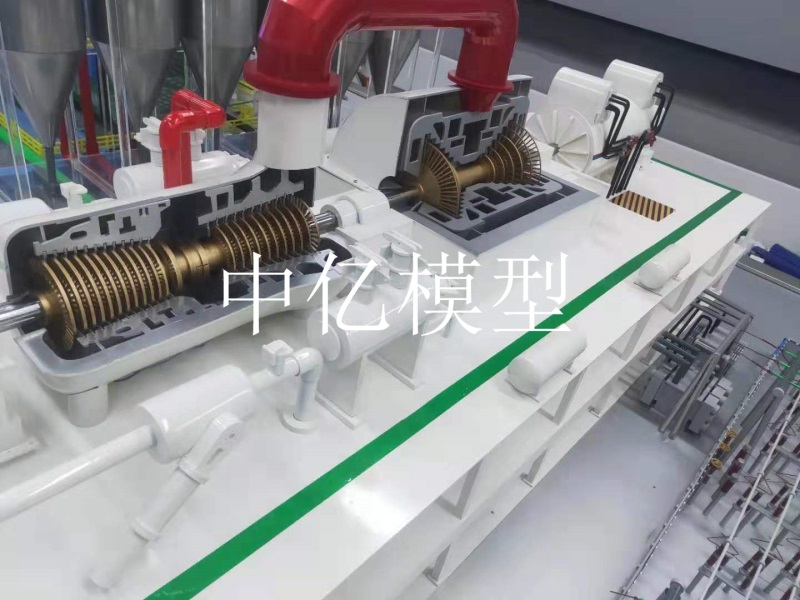

  模型参照350MW凝汽式汽轮机图纸按比例缩小制作，单轴三缸四排汽，汽轮机的上缸盖透明，汽轮机的转子、叶片、隔板、隔板套、轴封、喷嘴等详细做出，为了便于观察转子的结构和运动情况，缸内隔板做出完整的前后两级，其余各级隔板只做出下半部分。
  汽轮机的轴承箱、盘车装置、推动轴承以及主气阀均做出，轴承箱为全透明。

  发电机——
  模型参照350MW汽轮发电机机图纸按比例缩小制作，制作外型结构。发电机的主励磁机、付励磁机、碳刷架、出线、升压变压器、开关站、电网杆塔等也一并做出。（按真实场景做）

   电厂机组模型配中控台控制灯光、汽轮机转动演示，可仿真操作，能真实模拟电厂的工艺流程。以上未提及描述要求，最终按照甲方的要求制作完成，所做模型要符合电厂实际情况，做到切合实际，力求逼真效果。如不按甲方要求制作，需乙方无条件进行重新修改。

2、电源：220V.50HZ,电流≤5A，具有接地保护、漏电保护功能，安全性符合相关的国家标准。

3、规格 4000MM长 2000MM宽 3100MM高 （含台座高700MM）

4、参数说明：火力发电实训装置的原理、数据、结构等全面解析系统。系统的设备（包括设备主要部件），全部按照原尺寸进行缩放建模。

通过三维虚拟现实进行系统的原理、结构的演示，又形象又直观，配以模型、文字、的说明，方便进行产品使用的说明和培训。该系统具有真实性、沉浸性和易实现等特点，不仅大大提高了教学容量，弥补了课堂教学的不足，运用生动、形象的方式激发学生学习的兴趣，是教学不可缺少的岗位平台。

  学员可以通过选择目标设备，对其进行相应的规范操作，实现设备的运作原理、尺寸数据呈现、设备零件信息等，使得学员对目标设备增加学习趣味的同时，对其有更清晰的认知。分别实现对设备总体、主要零部件结构及性能介绍。通过该模块可以使学员直观地掌握设备的基本结构、各个零部件位置、信息及其作用。。

5、主要材质；采用亚克力、珠光玻璃、工程塑料、ABS板材、不锈钢、铝合金等模型专用材料。

6、制作方案；模型产品的制造是以手工为主，机械设备为辅，如精雕、激光雕刻、CNC加工、3D打印、汽车烤漆等工艺，结合电子技术、多媒体技术、自动化技术、动态模型制作技术，将模型核心效果完美呈现。整体效果突出、仿真性强、结构牢固、原理正确、外型美观、工艺精美、色彩分明、层次感强，可与实物相媲美，满足需方相关展览展示要求。
