在我国有74.4%是火力发电、17.8%是水利发电、4.1%是风能发电、3.6%是核能发电。所以，火力发电还是***的发电方式。火电厂由燃烧方式不同又分：燃煤电厂和燃气电厂。不管燃煤电厂或者燃气电厂都是把燃烧的化学能转化为机械能。再由机械能转化为电能的过程。

❖火力发电厂原理

01

火电厂的分类

火电厂按燃料来分为：燃煤发电厂、燃油燃气发电厂、生物发电厂、 垃圾发电厂等 一般我国都是以燃煤发电和燃气发电为主。这几年为了改善环境很多地区修建了垃圾焚烧发电项目。

我们今天主要介绍燃煤发电和燃气发电的原理。

02

燃煤电厂

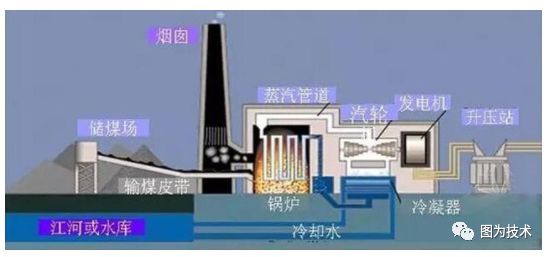

燃煤电厂主要是主要是把块状煤粉碎然后吹入锅炉达到充分燃烧。锅炉加热水变成水蒸气再推动汽轮机转动。汽轮机带动发电机来实现发电。

03

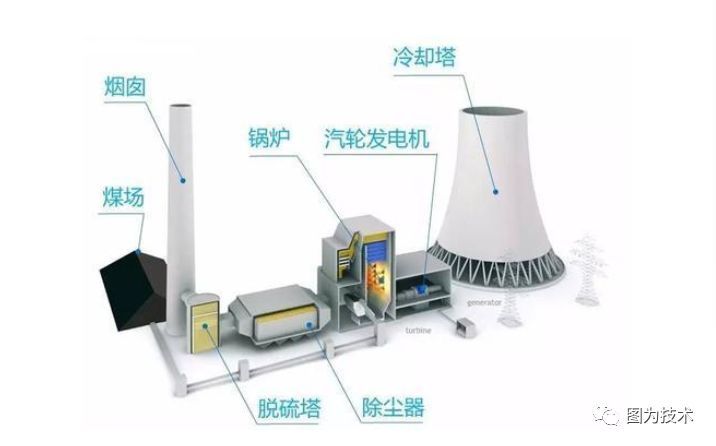

燃煤电厂的组成

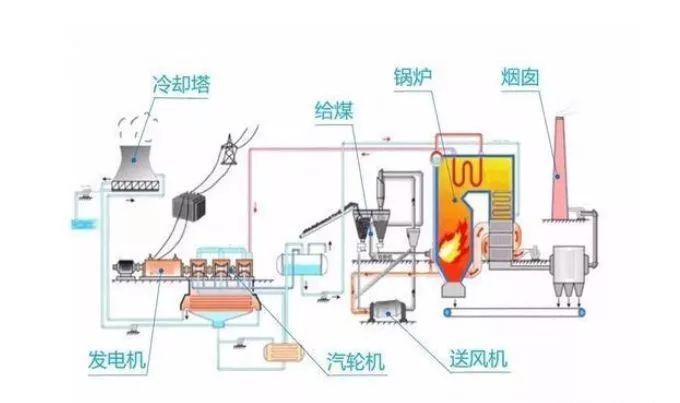

燃煤电厂主要由供煤系统、锅炉、汽轮机、发电机、冷却系统及辅助系统组成。通过这些系统***组合达到效率***化。

04

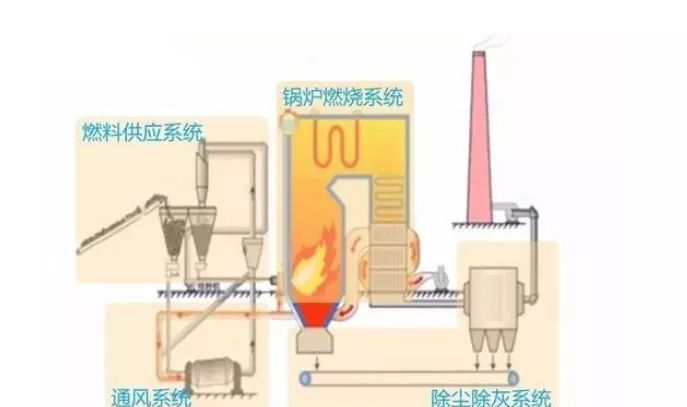

燃煤电厂的燃烧系统

燃烧系统主要是由燃料供应系统、锅炉燃烧系统、除尘除灰系统及通风系统。通过这些系统把煤的化学能转换为热能，提高转化率，降低环境污染。

05

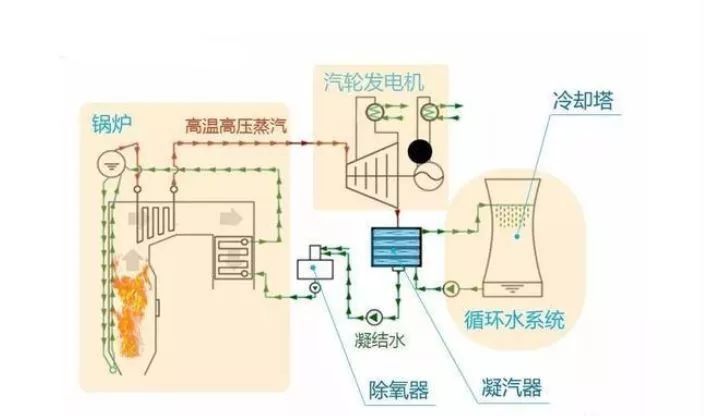

燃煤电厂的汽水系统

汽水系统是由锅炉、汽轮机、凝汽器、除氧器及辅助系统组成。它包括汽水循环、化学水处理和水循环等。

06

燃煤电厂烟气净化系统

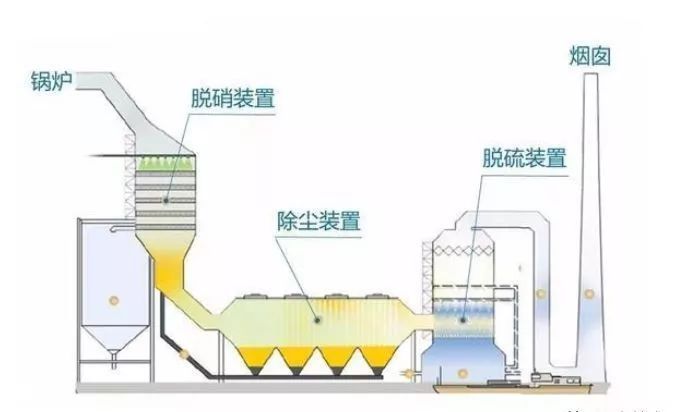

随着大家对环保意识的提高，防止环境污染也是电厂***的工作之一。所以电厂必须要对燃烧气体净化，达到排放标准后才可以排到空气中。烟气净化依次是脱出烟气中的NO2、***和硫化物。

07

燃煤电厂的主厂房布局

08

燃煤电厂的锅炉

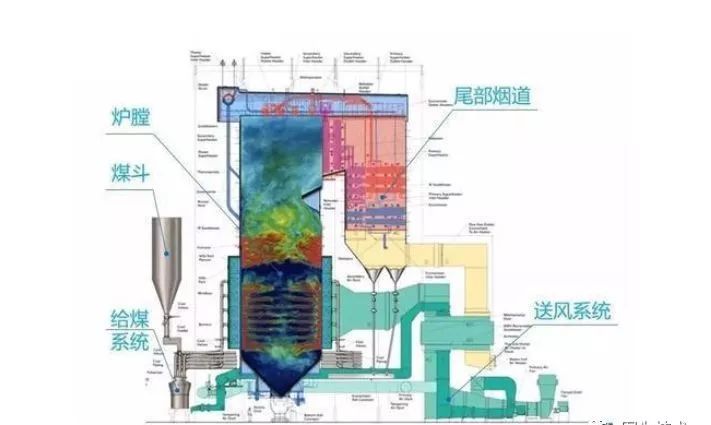

煤粉与空气在炉膛中燃烧，燃烧产生的热量把水变为高压水蒸气推动汽轮机转动。

09

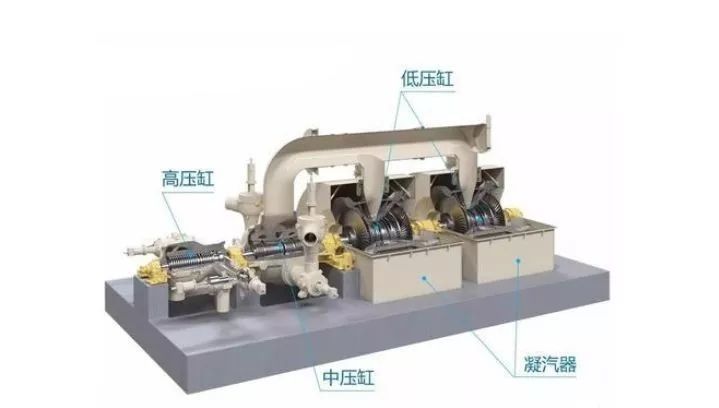

燃煤电厂的汽轮机

燃煤电厂的汽轮机结构相对比较简单。高压蒸汽依次通过高压缸、中压缸和低压缸推动叶片转动。低压水汽再进入凝汽器中。

10

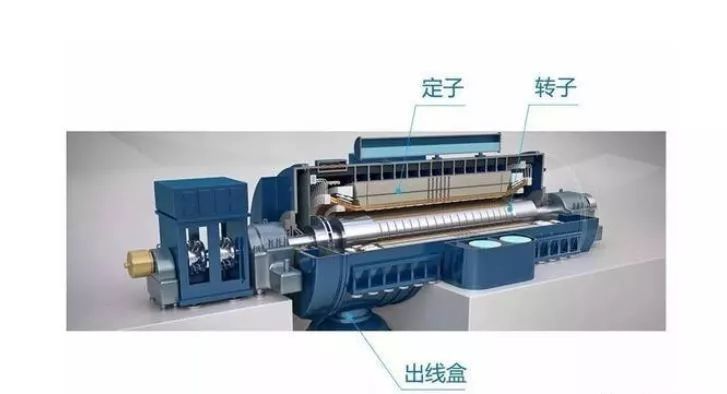

燃煤电厂的发电机

发电机我们都知道是由转子和定子组成。在电厂中定子每分钟转3000转发出50Hz的三相交流电。最后通过升压装置供应到其他远距离城市。

以上就是燃煤电厂的组成及原理。由于我国大部分煤矿都在北方，所以燃煤发电基本都在北方。发电用完的水蒸气在冬天也可以给北方人民供暖，可谓是一举两得。但北方的污染也是比较严重的，由于新能源兴起和环保意识提高相信以后燃煤电厂会越来越少。

11

燃气电厂

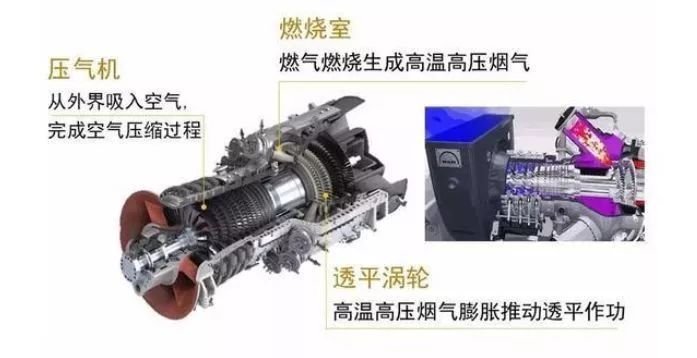

燃气电厂相对燃煤电厂就没有那么复杂，主要是***进去燃气轮机的燃烧室，与压气机压入的高压空气混合燃烧。产生高温高压的气流推动叶轮转动。然后再带动发电机转动的一个过程。

燃气轮机的结构和飞机发动机的结构是类似的，所以要求的技术含量也比较高。但燃气电厂的优点在于环境污染比较小。现在还有很多都是燃煤和燃气相结合的方式来发电，这样既能节约成本又能保护环境，提高化学能的转化效率。

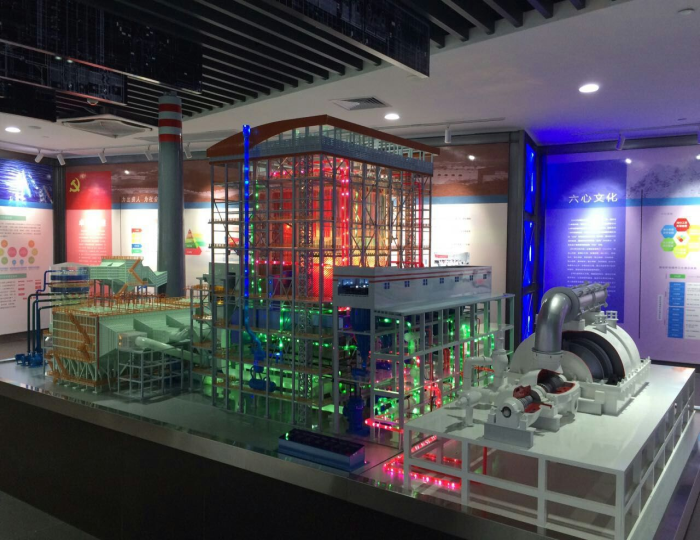

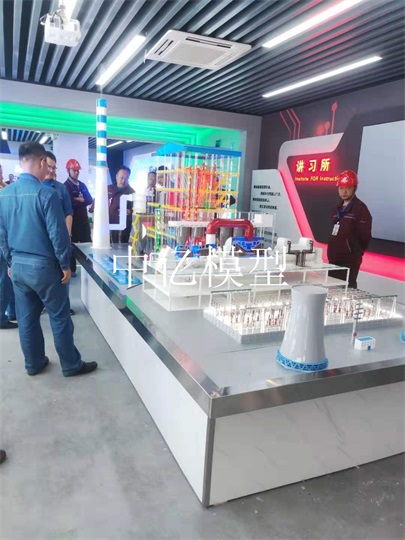

1000MW火力发电厂工艺流程演示装置

对于生产实践能力要求很高的能源与动力工程***、电厂热能动力装置***、电厂设备运行与维护***；认识与生产实习是***课学习过程中必不可少的部分，我们结合《能动***》实训课程开发微缩版“1000MW超超临界机组校内实习工厂”；适用于大中专院校多层次课堂实训教学，实现与工程实践“零距离”接触，满足技能型人才培养需求与示范教学培训基地建设，满足学员的技能训练，努力培养岗位型“教、学、做、练”技能型人才。

一、1000MW机组设备配置

含1000MW机组模拟装置、计算机、投影仪与幕布、音响、控制柜等；

1、实训模拟装置：6000×3000×2500mm；

1000MW机组电厂模拟实训装置有多个单元系统组成。仿真模拟实训装置区域模块通过电动演示、LED灯来表示当前所选择的工作流程，并可根据运行控制流向显示，便于学生学习和教师讲解。流程的选择在控制台计算机界面上进行。控制台计算机界面上有相应的按钮和指示灯。按下某一按钮，对应的流程就会显示。更换下*程前，需要先按复位按钮关闭所有指示灯。计算机界面上有切换按钮，用于流程工段模式间切换。

2、电源：220V.50HZ,电流≤5A，灯泡负载电压6-12V；具有接地保护、漏电保护功能，安全性符合相关的***标准。

3、设备材质：有机玻璃、工程塑料、演示系统、语音系统；本装置采用电气动态运转、演示。设备之间连接管道用透明有机玻璃管加工制作，内加LED流水灯演示生产过程；

4、计算机配置：WINDOS7 32BIT；其他硬件按常规配置；按要求安装系统及操作。；

5、投影仪和幕布：便于教师讲解；4500流明/4：3（兼容16：9）/灯泡寿命2000小时以上/标称对比度500：1/商务用机；

6、音响系统：音响技术指标：频率响应：68Hz - 20kHz(±3dB)；额定功率：150W。

7、控制柜配置：易控为一通用的组态软件，“1000MW超超临界机组火力发电教学系统”是在易控软件平台上开发的。操作系统演示电厂的生产流程、设备组成，与实训装置可选择同步；还可以较完整和真实的模拟电厂系统组成工段主要设备参数内容、设备拆装系统、3D动画模拟，使学生对电厂操作的主要工作内容有比较清晰认识。

二、1000MW机组工艺设备装置参数

按我国国内单元机组1000MW机组图纸制作，比较完整的包括了火力发电的各个系统和设备组成，如锅炉、汽机房、制粉、脱硝、除尘、脱硫、输煤系统。

1、锅炉部分：锅炉参照1000MW机组配套电站直流锅图纸按比例1:80制作，能够展示锅炉的内部结构，如：汽包、下降管、锅水循环泵、水冷壁、过热器、再热器、省煤器、空气预热器、除渣装置等。锅炉炉膛一相（即一个面）全剖，其他三相做出外形。炉膛剖去一面的水冷壁管道，能方便清楚地看到炉膛内部及各种管道布置和结构。所有的管子均采用光度好自然色彩鲜艳的铜芯塑壳线，造型整齐美观。锅炉为四角切圆燃烧方式，燃烧火焰采用光学材料制作，能动态演示炉膛内的燃烧过程。锅炉的汽水系统管道均有灯光流动，动态演示锅炉的汽水走向。锅炉的制粉系统为中间仓储式。锅炉钢架、平台、楼梯等也在装置上整齐示出。锅炉的煤粉、空气、蒸汽、给水、烟气等各系统的设备、构件、管束、管道等均按电厂习惯用不同颜色进行区分。锅炉的横梁、立柱用铝合金做成，炉膛墙和平台采用无色透明有机片。

2、汽轮机部分：汽轮机参照1000MW凝汽式汽轮机图纸按比例缩小制作，汽轮发电机组运行层平台做出，平台透明，整体显示汽轮发电机组、凝汽器等布局结构以及蒸汽管道接线布置。汽轮机为单轴三缸四排汽，其上缸盖全透明，可以看到汽轮机的叶片、转子、隔板、隔板套等。汽轮发电机组可以转动，有灯光演示。装置表示出的主要结构有：高、中、低压内外汽缸及排汽、进汽、抽汽管、盘车装置、轴承箱、各级叶轮、叶片、隔板、汽封等。汽机的主汽门、调速汽门、操纵座、油动机等。

3、发电机：发电机参照1000MW汽轮发电机组图纸按比例缩小制作，外壳全透明。发电机定子绕组1/4剖，***发电机内部结构：定子、转子绕组、冷却风道、水道端结构等。发电机的主励磁机、副励磁机、碳刷架等也一并做出。发电机内部装设小发电机，演示电能输出。

4、锅炉烟气：流经脱硝、电除尘器、脱硫塔、烟囱等，整个过程灯光动态演示。

5、风系统：冷风道、一次风机、二次风机、三分仓空气预热器、一、二次热风道等详细做出，并有灯光演示。

6、做出电厂的冷却水塔等。煤场、输煤系统等要求做出，适当布置绿环场景等

7、控制：触摸屏控制，能够分10个系统操作，并伴有语音讲解。

8、系统配置发电厂、电力系统等多媒体资料。

三、设备安装及培训

1、在供货合同签订后，供应商负责机组仿真模拟装置设计加工，运输安装、培训任务；

2、正式移交用户运行后进入质保期，仿真实训软件质保期为24个月，在质保期内对仿真系统的升级、模型修改、维护、故障处理等提供全部免费服务。
