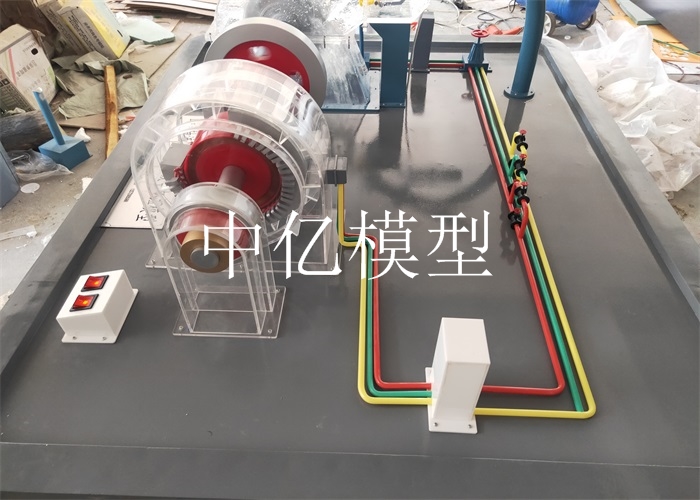

福建力德-水斗式水轮机模型

作者:admin     日期:2020-12-26    点击数:108

  1. 规格尺寸:水斗式水轮机模型1300mm*1000mm×1200mm(台座750MM高,台上水轮机组模型长约950mm,其他系统设备按比例加工。品牌:湖南中亿模型

  2. 参数说明:水斗式水轮机模型的原理、数据、结构等全面解析系统。系统的设备:(包括设备主要部件)全部按照原尺寸进行缩放建模。

3、电源:220V.50HZ,电流≤5A,具有接地保护、漏电保护功能,安全性符合相关的国家标准。

4、模型功能及原理展示:

1)模型整体采取微缩、结构分色、系统全面、内容准确反映由蜗壳、转轮、折向器、喷针、导水机构等模块的系统组成;

2)整体比例、色彩、内容、功能模拟真实机组,使人具有“身临其境”的震撼感觉。

5、模型组成部分:台面、蜗壳、转轮、折向器、喷针、导水机构、飞轮刹车、发电机、励磁机等。

6、模型各系统主要技术参数要求;

1)模型使用有机玻璃,珠光玻璃、不锈钢、工程塑料,铜质构件、电子电气元件、装饰材料等制作。水轮机模型参考和方案指标

2)用全透明有机玻璃制成整体耐压蜗壳(蜗壳抗压强度大于 0.2Mpa),能从各个方位透视各个部件运行动态。如:转轮、折向器、喷针等。导水机构由喷针和喷嘴组成,导水机构装置喷管为外控式,喷针控制机构由有机玻璃制作,表面喷银灰色金属质感漆,结实、防锈、操作灵活等,操作方式为电控。折向器控制机构用不锈钢材质和有机玻璃制作,折向器导叶有机玻璃制成,表面喷银灰色金属质感漆,电控方式,做到耐腐防潮,坚固耐用。

3转轮用3D打印机打印成型,喷漆上色,转轮是一个带有水斗叶片的圆盘,水斗叶片形似水勺,背后两道加强筋,本设备装有二十个水斗叶片,和不锈钢轴连在一起,两边装有轴承,在来至喷嘴的水流作用下,冲动转轮高速运转,与上下座紧密结合,形成一个整体,做到坚实又防锈。

4)喷针与折向器调节均为电控开关,按下按钮即可演示喷针在喷管内移动水流量增加,转轮的速度就加快,向外移动时水流量减少,转轮减速直至停机,开启折向器开关能模拟机组甩负荷时运行状态:将喷向水斗的射流岔开直至停机,以上控制方式与现场基本一致。




厂部有详细资料、图纸、图片、视频
