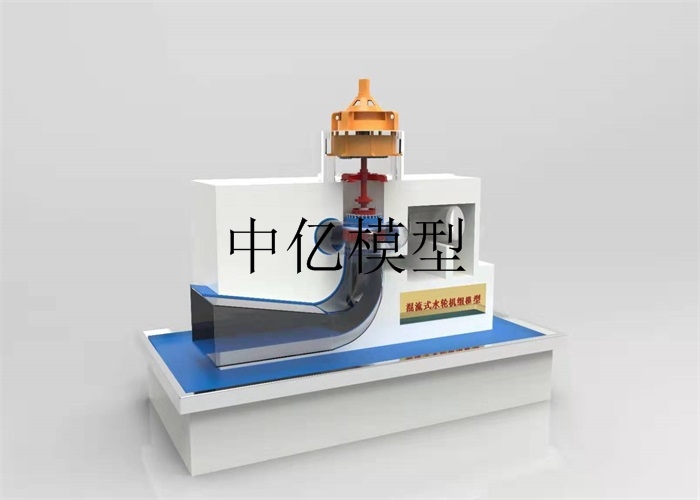

混流式水轮发电机组模型。全透明混流式水轮发电机组仿真模型尺寸要求：3000mm*1000mm*2000mm(误差正负 5%）

功能与材质要求：

模型材料：采用有机玻璃，珠光玻璃、不锈钢、工程塑料，铜质构件、灯光控制系统、电子、电气，装饰材材料等。

模型功能及制作方案；

（1）蜗壳。 用全透明有机玻璃整体耐压蜗壳，能承受 20 米以上的水头冲击，能观看教学或实验，能从各个方位观看各个部件运行动态。如：带浅色的固定导叶、透明或半透明的活动导叶、用铜片制成转轮、深色的蝴蝶阀等部件的大小、形状、位置、作用、工作状态以及水流状态。

（2）转轮。转轮的叶片采用有机玻璃冲压成形，其大小、形状皆按比例进行缩放，与上下座紧密结合，形成一个整体，能在水力冲击下高速运转，上接不锈钢轴与发电机部分连接，做到坚实又防锈。

（3）活动导叶与调节。流线形活动导叶用不透明有机材质制作，能调节灵活、关闭较严。调节机构形象逼真，活动导叶调节操作方式为电控。

（4）发电机。发电机内主轴上装有小型发电机，能实际发电（不大于 24v，10ma）演示；上下机构采用透明材料制成，可直视；定子、转子模仿实体制作，加色彩，方便教学讲解与演示；定子部分有 60°剖体可随时卸装，方便教学；调节转速，电灯、电表指示明显。整体用不锈钢架支起，方便观察。

（5）附设机构。剖体厂房结构、运行行车、透明尾水管、启门机等具备。

（6）机座。木方做成框架，上加九胶板再在其上敷新型材料，具有艺术品的效果,整体光洁坚固，防腐防潮。

（7）循环供水，设三个箱体：上水箱、下水箱、尾水箱；三个箱间用给水 pvc 管互相联通，大口径潜水泵作提升水位用。上水箱（代上游水位）和下水箱（储水用）采用新型材料制作加固，能防变形开裂；上水箱制作成塔式

的支架支起，内装阀门，关与开在地上操作，尾水箱(代下游水位)用加厚透明有机片制成，做到协调美观大方。

（8）能实际通水实验,演示过程与现实中的水轮发电机组发电过程完全相符。实验时,只须按动电键先给上水箱加水,再打开水箱阀门即可进行发电演示。

（9）整套模型制作精致，美观大方，模型配有手动操作盘。台面操作运行演示。

（10）模型由一体机控制；供参观进行操作，内部安装了易控操作演练系统软件。英特尔四核四核心CPU，操作系统: 正版 Windows(R) 7，显示器 22英寸液晶平板显示器；三、实训装置操作规程；   启动计算机进入操作系统后，双击栿面上的《水轮机》图标，进入软件界面如图3所示；点击进入按钮，按照提示，输入密码： ****** ；  成功登陆后；系统选择单元，可以看到工具栏有几个按钮分别是：发电系统、用户系统、漫游系统、语音解说；   操作：先点击主接线界面‘主变’送电按钮至送电状态。 要求达到仿真实训的目的；为方便展示内容系统，控制柜安装在模型台座前侧，总体模型显得干净而不杂乱；系统全景展示整体机构与演示原理，用透明直视方法诠释设备系统的主要结构内容，并以电控按钮作为控制器、电动的方法动态演示各主要系统的工作过程

（11）乙方在制作前提交水轮机模型三维效果图及模型中阀门的三维效果图给甲方审核（工期以甲方确定效果图合同日期开始算）

（12）整体系统布局完整，内容全面主要设备透明结构、分色、细节要求体现到螺丝螺帽；表面防锈处理、透明结构处纵横面板材厚实度采用分色标识；整体感为一微缩剖视版“室内仿真工厂” 。模型产品的制造是以手工为主，机械设备为辅，如精雕、激光雕刻、CNC加工、3D打印、汽车烤漆等工艺，结合电子技术、多媒体技术、自动化技术、动态模型制作技术，将模型核心效果完美呈现。整体效果突出、仿真性强、结构牢固、原理正确、外型美观、工艺精美、色彩分明、层次感强，可与实物相媲美，满足需方相关展览展示要求。
