抽水蓄能电站利用电力负荷低谷时的电能抽水至上水库，在电力负荷高峰期再放水至下水库发电的水电站。又称蓄能式水电站。它可将电网负荷低时的多余电能，转变为电网高峰时期的高价值电能，还适于 调频、调相，稳定电力系统的周波 和电压，可提高系统中火电站和核电站的效率。

一、设备规格：

1、模拟实体：3000×2000×2000mm（含实训展台）；

2、设备电源：220V.50HZ；

3、主要材质： ABS板材、有机玻璃，珠光玻璃，工程塑料，水纹胶片、铜塑线，模型树、高级装饰材料，铝合金、不锈钢、模型灯光、灯泡、射灯、LED灯光演示系统等等。

4、展示方式：微缩还原抽水蓄能电站场景环境、配合光电演示、语音讲解，采用触摸屏控制系统对仿真操作平台运行；

二、模型参数：

抽水蓄能仿真模型实训平台能总体反映工程蓄水、泄水、发电、抽水等建筑物的布置与结构；实训平台配循环水箱，过水动态演示；主要由上水库、输水发电系统和下水库三大建筑设施组成，地层剖面可显示上水库、下水库、电站主厂房、副厂房、主变洞、尾水闸门洞、母线洞、压力输水钢管、中控室、开关站、通风竖井、电缆竖井、上下库闸门启闭设备及其设备等

1、输水系统模型包括、压力钢管、球阀、水轮机蜗壳、尾水管、拦污栅、下水库。输水系统采用上游输水主洞、下游输水洞、尾水洞和进水口等；引水主洞，上平段纵坡后接倾角为50°的斜井段，垂直高差。

2、抽水蓄能电站机组模型采用一台1/4剖面、机组蜗壳使用透明有机玻璃，进行立体全包围，能看到内部的水轮机的形状；模型清楚地表达了厂房的总体结构和水电厂的各部分组成。机组厂房展示的主要内容有：厂房屋面、排架、楼板、梁柱、吊车架、行车及轨道、水轮机蜗壳、导叶机构、活动导叶、固定导叶、座环、展轮、蝴蝶阀、发电机、励磁机、上下机架、尾水管、进水口、调速装置等；

三、模型控制：

采用触摸屏计算机系统采用计算机程序控制，配语音解说功能与设备操作演示运行同步，配有独立操作盘。操作盘控制系统键满足各电站建筑物运行，动力设备可以操作运行演示。

模型控制装置能够结合声、光、电自动演示. 如：点动发电按钮：从上水库水经压力钢管，蝴球阀进入水轮机蜗壳内、冲动转轮转动来发电演示，做功后水进入尾水管流入下水库，看到上水库水减少，下水库水量增大。点动蓄能按钮：水轮机转轮及发电机组反转，压力钢管内水往上流演示，上水库内水量增多，并能看到下枢纽内闸门口处水住上流演示过程。

显示电流通过IPB母线、变压器、GIS、架空线路送网变电站，IPB的母线使用通明有机玻璃管，LED灯光流动。

6、实训模型环境：

电站沙盘环境以实际原型微缩，整体环境力求精细化，营造视觉上享受；以获得更贴近真实合理的视觉，充分体现出自然与环境相互融合的特性。采用整体灯光的形式来表示；工艺流程灯光将采用分色LED动感灯光演示。对建筑物上标识有文字说明标牌，在模型适当的位置安装有项目简介（简介词由需方提供）。把现代的光、电技术溶入本项模型之中，在主体项目中创造出独特的犹如夜间观赏效果。

四、设备展台：

模型装置台座采用实木制作，保证的牢固耐用，外观采用装饰财贴面包边，底座高500mm，边框5mm宽。

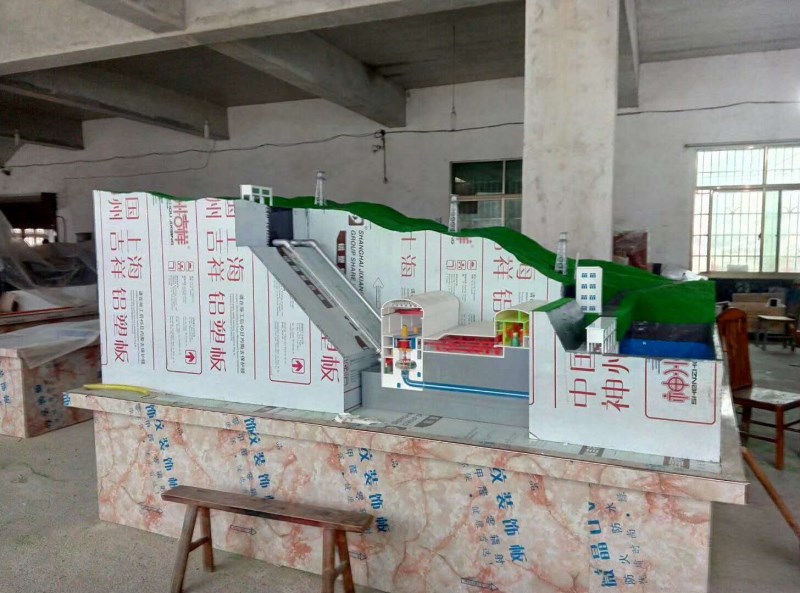

全景展示了抽水蓄能电站总体布置及结构，用剖示与透视的方法诠释了项目的结构特点，用仿真演示、灯光、光学材料、系统分色方法体现了各主要系统的工作过程
