对于生产实践能力要求很高的能源与动力工程专业、电厂热能动力装置专业、电厂设备运行与维护专业；认识与生产实习是专业课学习过程中必不可少的部分，我们结合《能动专业》实训课程开发微缩版“1000MW超超临界机组校内实习工厂”；适用于大中专院校多层次课堂实训教学，实现与工程实践“零距离”接触，满足技能型人才培养需求与示范教学培训基地建设，满足学员的技能训练，努力培养岗位型“教、学、做、练”技能型人才。

一、1000MW机组设备配置含1000MW机组模拟装置、计算机、投影仪与幕布、音响、控制柜等；

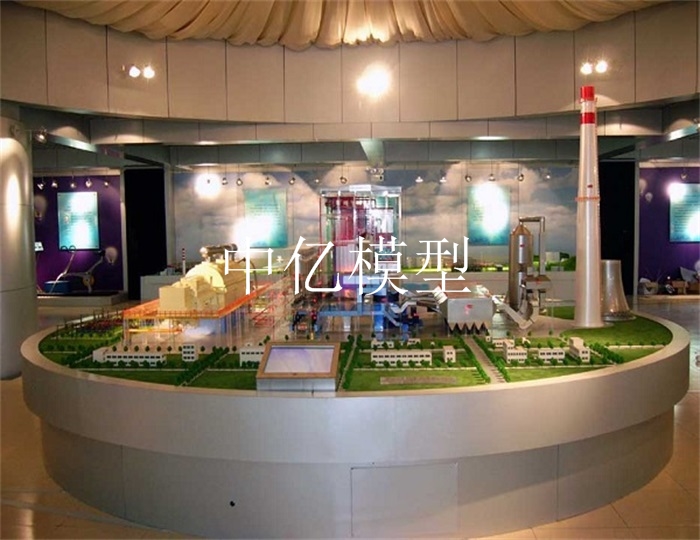

1、实训模拟装置：6000×3000×2500mm；1000MW机组电厂模拟实训装置有多个单元系统组成。仿真模拟实训装置区域模块通过电动演示、LED灯来表示当前所选择的工作流程，并可根据运行控制流向显示，便于学生学习和教师讲解。流程的选择在控制台计算机界面上进行。控制台计算机界面上有相应的按钮和指示灯。按下某一按钮，对应的流程就会显示。更换下*程前，需要先按复位按钮关闭所有指示灯。计算机界面上有切换按钮，用于流程工段模式间切换。

2、电源：220V.50HZ,电流≤5A，灯泡负载电压6-12V；具有接地保护、漏电保护功能，安全性符合相关的国家标准。

3、设备材质：有机玻璃、工程塑料、演示系统、语音系统；本装置采用电气动态运转、演示。设备之间连接管道用透明有机玻璃管加工制作，内加LED流水灯演示生产过程；

4、计算机配置：WINDOS7 32BIT；其他硬件按常规配置；按要求安装系统及操作；

5、投影仪和幕布：便于教师讲解；4500流明/4：3（兼容16：9）/灯泡寿命2000小时以上/标称对比度500：1/商务用机；

6、音响系统：音响技术指标：频率响应：68Hz - 20kHz(±3dB)；额定功率：150W。

7、控制柜配置：易控为一通用的组态软件，“1000MW超超临界机组火力发电教学系统”是在易控软件平台上开发的。操作系统演示电厂的生产流程、设备组成，与实训装置可选择同步；还可以较完整和真实的模拟电厂系统组成工段主要设备参数内容、设备拆装系统、3D动画模拟，使学生对电厂操作的主要工作内容有比较清晰认识。

二、1000MW机组工艺设备装置参数按我国国内单元机组1000MW机组图纸制作，比较完整的包括了火力发电的各个系统和设备组成，如锅炉、汽机房、制粉、脱硝、除尘、脱硫、输煤系统。

1、锅炉部分：锅炉参照1000MW机组配套电站直流锅图纸按比例1:80制作，能够展示锅炉的内部结构，如：汽包、下降管、锅水循环泵、水冷壁、过热器、再热器、省煤器、空气预热器、除渣装置等。锅炉炉膛一相（即一个面）全剖，其他三相做出外形。炉膛剖去一面的水冷壁管道，能方便清楚地看到炉膛内部及各种管道布置和结构。所有的管子均采用光度好自然色彩鲜艳的铜芯塑壳线，造型整齐美观。锅炉为四角切圆燃烧方式，燃烧火焰采用光学材料制作，能动态演示炉膛内的燃烧过程。锅炉的汽水系统管道均有灯光流动，动态演示锅炉的汽水走向。锅炉的制粉系统为中间仓储式。锅炉钢架、平台、楼梯等也在装置上整齐示出。锅炉的煤粉、空气、蒸汽、给水、烟气等各系统的设备、构件、管束、管道等均按电厂习惯用不同颜色进行区分。锅炉的横梁、立柱用铝合金做成，炉膛墙和平台采用无色透明有机片。

2、汽轮机部分：汽轮机参照1000MW凝汽式汽轮机图纸按比例缩小制作，汽轮发电机组运行层平台做出，平台透明，整体显示汽轮发电机组、凝汽器等布局结构以及蒸汽管道接线布置。汽轮机为单轴三缸四排汽，其上缸盖全透明，可以看到汽轮机的叶片、转子、隔板、隔板套等。汽轮发电机组可以转动，有灯光演示。装置表示出的主要结构有：高、中、低压内外汽缸及排汽、进汽、抽汽管、盘车装置、轴承箱、各级叶轮、叶片、隔板、汽封等。汽机的主汽门、调速汽门、操纵座、油动机等。

3、发电机：发电机参照1000MW汽轮发电机组图纸按比例缩小制作，外壳全透明。发电机定子绕组1/4剖，透视发电机内部结构：定子、转子绕组、冷却风道、水道端结构等。发电机的主励磁机、副励磁机、碳刷架等也一并做出。发电机内部装设小发电机，演示电能输出。

4、锅炉烟气：流经脱硝、电除尘器、脱硫塔、烟囱等，整个过程灯光动态演示。

5、风系统：冷风道、一次风机、二次风机、三分仓空气预热器、一、二次热风道等详细做出，并有灯光演示。

6、做出电厂的冷却水塔等。煤场、输煤系统等要求做出，适当布置绿环场景等

7、控制：触摸屏控制，能够分10个系统操作，并伴有语音讲解。

8、系统配置发电厂、电力系统等多媒体资料。

三、设备安装及培训

1、在供货合同签订后，供应商负责机组仿真模拟装置设计加工，运输安装、培训任务；

2、正式移交用户运行后进入质保期，仿真实训软件质保期为24个月，在质保期内对仿真系统的升级、模型修改、维护、故障处理等提供全部免费服务。
